Опис

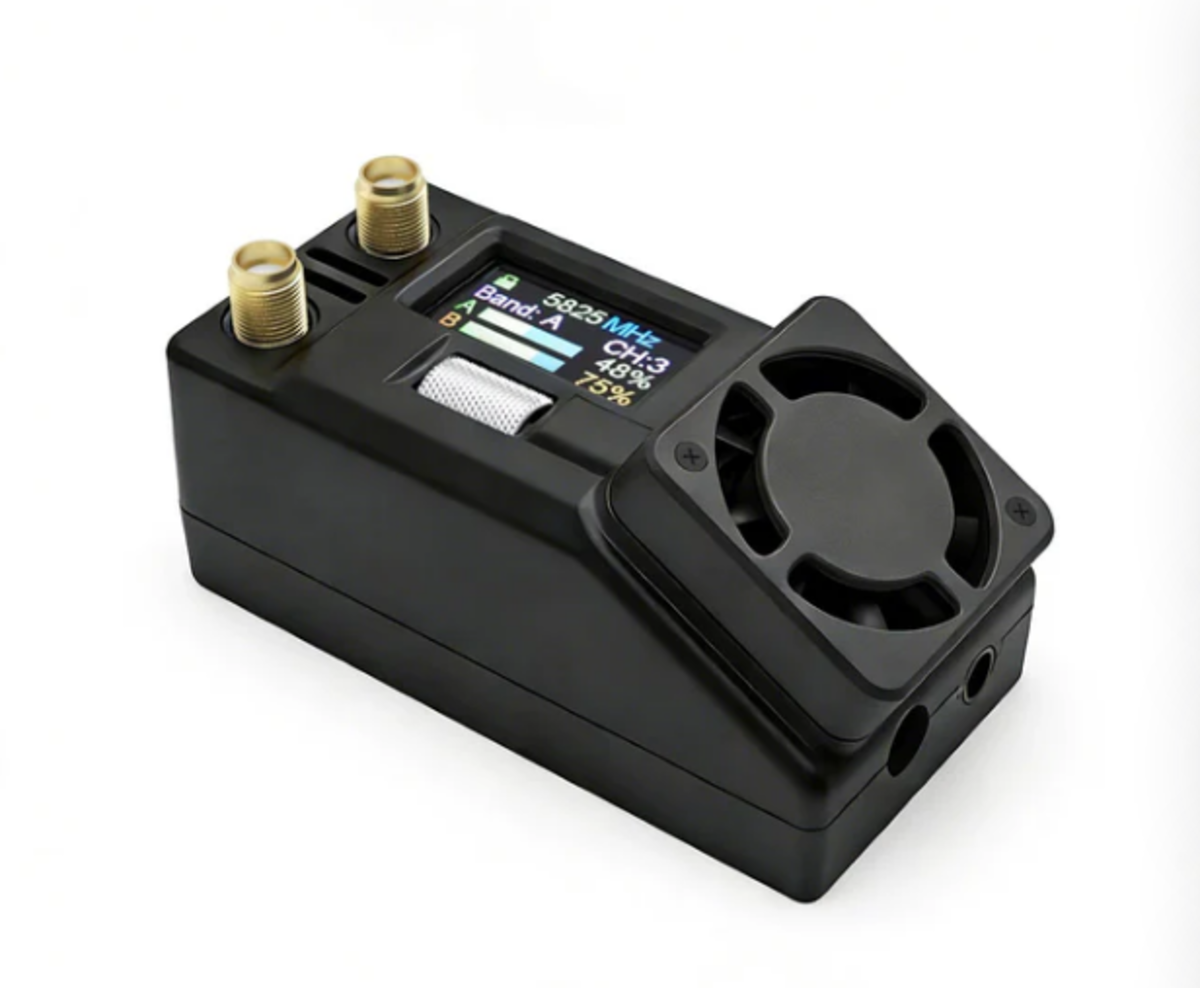

Відеоприймач Skyzone SteadyView X 7.5G — це високоефективний та завадостійкий аналоговий приймач (VRX). Даний модуль розроблений для професійного використання. Він чудово підходить для побудови виносних наземних станцій. Головна особливість цієї модифікації — робота у нестандартному розширеному діапазоні частот від 6.5 до 8.5 ГГц. Це дозволяє пілотам відійти від зашумленого стандартного ефіру 5.8 ГГц. Таке рішення забезпечує високу стабільність зв’язку на дальніх дистанціях.
Особливості модулю Відеоприймач Skyzone SteadyView X 7.5G
Пристрій працює на базі фірмової технології апаратного мікшування. Звичайні Diversity-системи просто перемикаються між антенами. На відміну від них, цей відеоприймач Skyzone SteadyView X 7.5G об’єднує два аналогові сигнали в один. При цьому застосовується унікальний алгоритм реконструкції. Також використовуються вбудовані вузькосмугові фільтри (Low Band Filter). Це дозволяє повністю уникнути розривів кадру (image tearing). Також зникає його вертикальне кочення (rolling). Сигнал залишається стабільним в умовах складного багатопроменевого середовища. Модуль ефективно працює під час польотів у міській забудові чи над складним рельєфом.
Пристрій оснащений компактним кольоровим LCD-екраном 0.96″. Він має зручне коліщатко керування (Shuttle Wheel). Це дозволяє швидко перемикатися між 72 каналами без підключення додаткових пристроїв. Вбудований модуль ELRS VRX Backpack дозволяє синхронізувати частоти приймача та відеопередавача (VTX). Процес відбувається в автоматичному режимі за допомогою Lua-скрипту на пульті керування. Для підключення до інших елементів системи рекомендуємо переглянути наші антени та готові наземні станції управління.
Головні переваги моделі Відеоприймач Skyzone SteadyView X 7.5G:
-
Робота в нестандартному діапазоні: Підтримка частот 6.5–8.5 ГГц відкриває 72 канали. Вони розділені у підменю на три робочі піддіапазони: 6.0–6.7 ГГц, 6.2–7.5 ГГц та 7.5–8.6 ГГц.
-
Гнучкість налаштування режимів прийому: Користувачеві доступні 5 режимів. Сюди входять три варіанти мікшування (Mix1, Mix2, Mix3) для максимального придушення перешкод. Також доступні класичний Diversity режим та робота з однією антеною (Single RX).
-
Широкий діапазон вхідної напруги: Завдяки підтримці живлення в межах DC 6.5–26V (2S–6S LiPo), модуль легко інтегрується у виносні щогли та наземні комплекси.
-
Універсальність: За допомогою комплектного Ground Station Kit модуль може використовуватися як виносний приймач. Він підключається через AV-OUT порт до будь-яких FPV-окулярів, шоломів чи моніторів (Skyzone, Fatshark, Cobra та ін.).
Технічні характеристики моделі:
-
Робоча частота: 7.5G (діапазон 6.5 — 8.5 ГГц)
-
Кількість каналів: 72
-
Чутливість приймача: -90dBm ±2dBm
-
Дисплей: Кольоровий LCD, 0.96 дюйма
-
Режими роботи: Mix 1, Mix 2, Mix 3, Diversity, Single RX
-
Роз’єми під антени: 2х SMA-K (50 Ом)
-
Вхідна напруга: DC 6.5 — 26 V (підтримка 2-6S LiPo)
-
Інтерфейси: USB Type-C (для живлення та оновлення прошивки), 3.5мм mini-jack (відеовихід 1.0Vp-p Typ./75Ω)
-
Габаритні размеры: 70.5 х 33.5 х 34 мм
